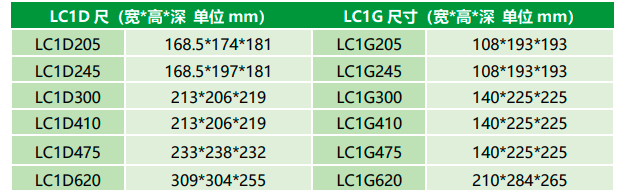

LC1G 中國版和 LC1D 系列的(de)尺寸(cun)對比如下：

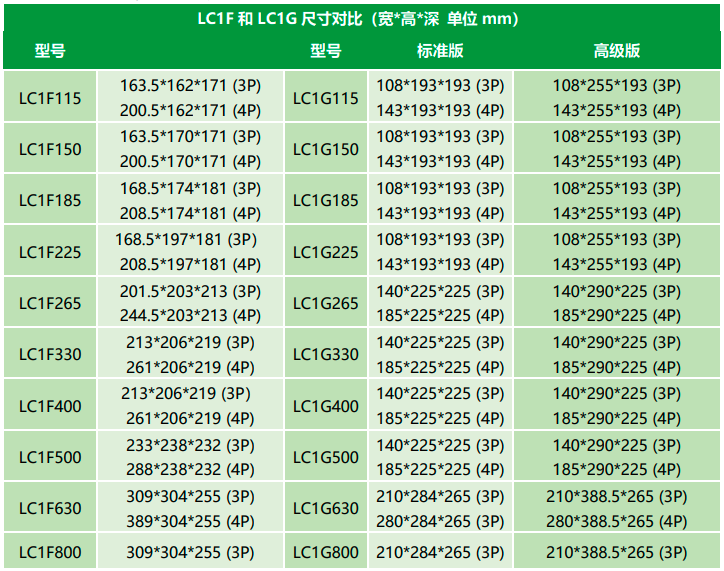

LC1G 全球(qiu)版和 LC1F 系(xi)列的尺(chi)寸對比如(ru)下(xia)：

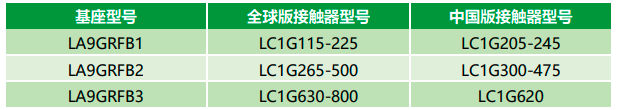

LC1G 替換(huan) LC1D 及(ji) LC1F 后安裝尺寸有變化，需(xu)要重(zhong)(zhong)新(xin)打孔(kong)(kong)。但是 3P 的接觸器我們有改(gai)造(zao)基(ji)座(zuo)可(ke)選配(pei)(pei)，配(pei)(pei)改(gai)造(zao)基(ji)座(zuo)無需(xu)重(zhong)(zhong)新(xin)開(kai)孔(kong)(kong)，有助于節省(sheng)更換(huan)和(he)重(zhong)(zhong)新(xin)安裝的時間。改(gai)造(zao)基(ji)座(zuo)和(he)適合的接觸器匹配(pei)(pei)情況(kuang)如下表：

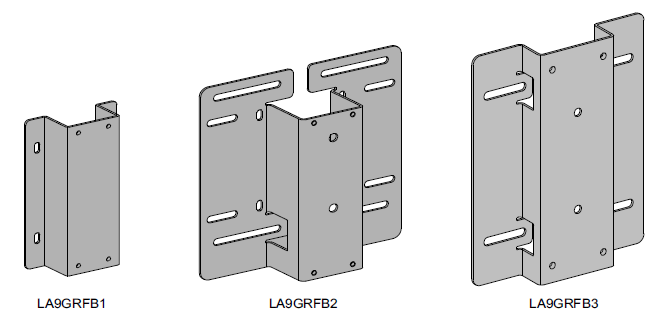

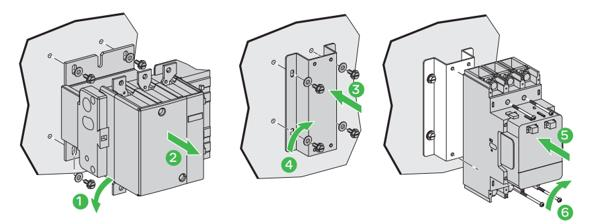

改造基座安裝示意圖如下：

下面(mian)是 Tesys Giga 系列接觸器常見附件的安裝視頻：

Tesys Giga 系列熱過載(zai)繼電(dian)器(qi) LR9G 可(ke)以(yi)和接觸器(qi)直接安(an)裝(zhuang)，也可(ke)以(yi)獨立安(an)裝(zhuang)。

LR9G 與接觸器(qi)直接安裝(zhuang)：

LR9G 獨立(li)安(an)裝：

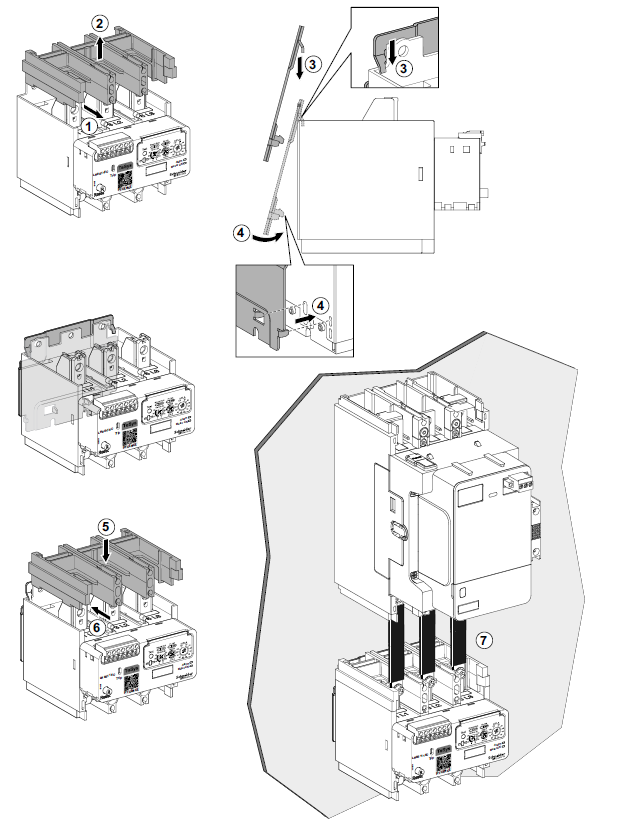

若要(yao)與接觸器主電源連接端子對齊，需(xu)要(yao)選配安(an)裝(zhuang)底座，安(an)裝(zhuang)步驟如(ru)下：

（1）從過(guo)載繼電器向外推相間(jian)隔板(ban)適配(pei)器。

（2）拆下相(xiang)間隔板適配器，留在旁邊以備后續使用(yong)。

（3）將(jiang)安裝底座置于過載繼電器背面的頂鉤上。

（4）向內推，以使安裝(zhuang)底座與過載繼電器的底鉤自動鎖定。

（5）將相間隔板(ban)適配器裝(zhuang)回(hui)到過載(zai)繼電器上。

（6）向內推，聽(ting)到咔噠聲，即表示其已自動鎖定。

（7）使用直接(jie)線(xian)柱在(zai)接(jie)觸器下(xia)游連接(jie)過載繼電(dian)器。

LC1G 接觸器(qi)線圈直流(liu)電(dian)壓供電(dian)，在接線時不區分正負。

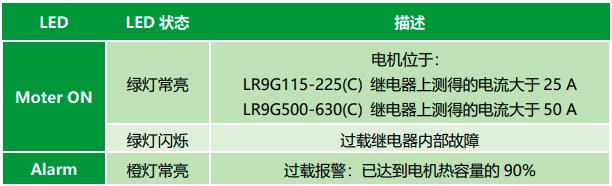

四、應用和診斷

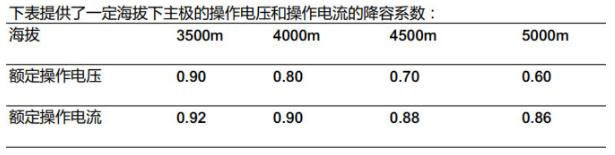

LC1G 接觸器 3000 米內不需要降容，超過(guo) 3000 的海(hai)拔降容系數請參考下圖。

LC1G 接觸(chu)器可以用于 DC-1 到 DC-5 這 5 種(zhong)直(zhi)流負載(zai)。用于直(zhi)流回路時(shi)，其接線方式和(he)(he)額定電流都有(you)變化(hua)，根據(ju)不同的電壓電流情況有(you)時(shi)需(xu)要(yao)串極使用。具體選型及(ji)接線請參考產品目錄：和(he)(he),

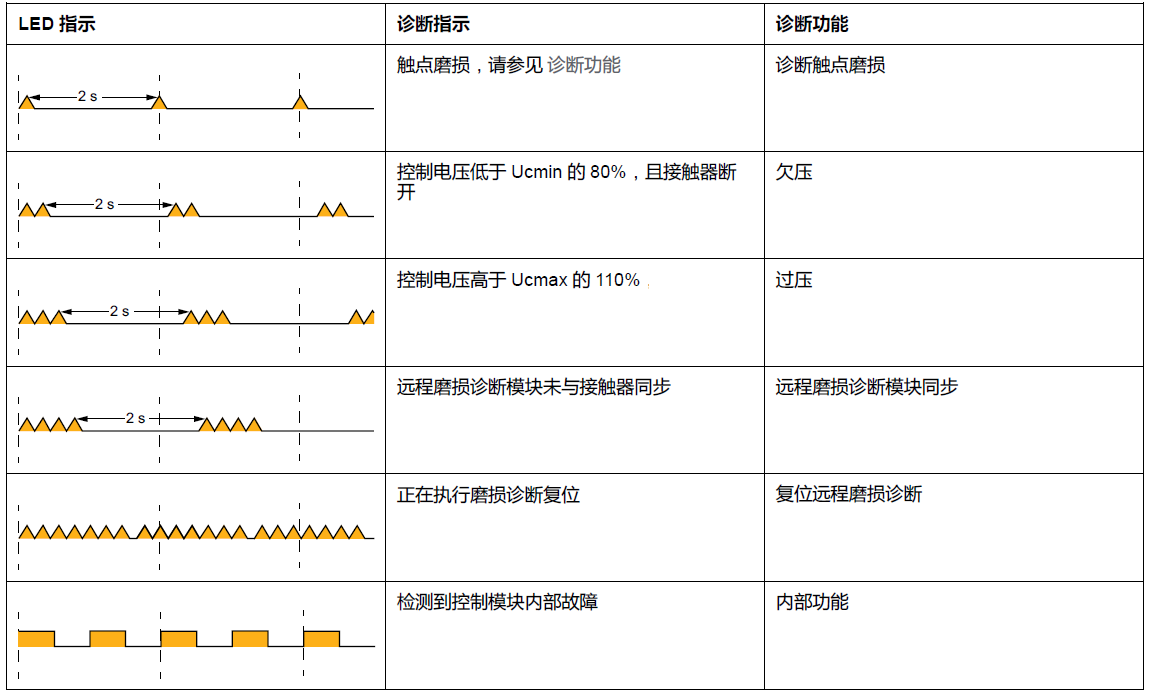

觸點(dian)磨損診斷（在剩(sheng)余(yu)壽命為 15%時給出警告信息）：閃爍 1 次

線圈欠壓（A1-A2 <0.8Ucmin）：閃爍 2 次

線圈過壓（A1-A2 >1.1Ucmax）：閃爍(shuo) 3 次(ci)

內部故障(zhang)：連續閃爍

其中 Ucmin 是控(kong)制(zhi)模(mo)塊額定控(kong)制(zhi)電壓(ya)范圍 (Uc) 的(de)最小值，Ucmax 是控(kong)制(zhi)模(mo)塊額定 控(kong)制(zhi)電壓(ya)范圍(Uc) 的(de)最大值。例如(ru)：對于 48-130 Vac/Vdc 的(de)控(kong)制(zhi)模(mo)塊，Ucmin = 48  Vac/Vdc，Ucmax = 130 Vac/Vdc。

更多 Tesys Giga 資(zi)料獲取(qu)， 請掃描下方二維碼獲取(qu)：
